污水处理厂自动化控制系统,解决自动化处理污

污水处理厂自控系统,是通过通过使用自动化技术、计算机技术、网络技术、数据库技术、图形显示技术构建成的综合自动化系统。在确保达到规定的技术要求及污水处理过程优质可靠运行、排放达标的目标前提下,将污水处理厂运营决策、管理、调度、过程优化、故障诊断、现场控制等功能集成在网络环境下,通过信息多层"无缝"链接,为实现污水处理过程的管控一体化及综合信息处理构建了信息平台。

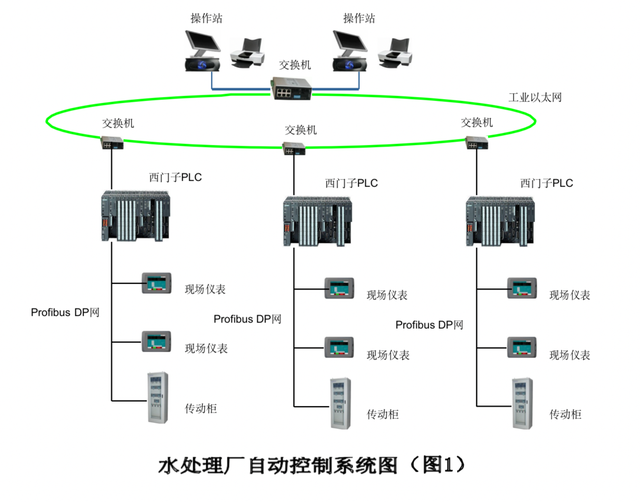

对于大型的污水处理系统,一般采用三层控制级来实现自动控制,即生产管理监控级、PLC 逻辑联动控制级、机旁就地控制级三层结构。见图 1


◆ 模拟量、开关量的数据采集及在线监测;

◆ 回路控制和顺序控制等的远程控制方式;

◆ 实时数据及历史数据的有效管理;

◆ 各类图文报表的制作与管理;

◆ 设备故障的报警提示;

◆ 自控系统的安全管理;

◆ 如果需要可以实现计算机远程监控

上位机控制界面能对整个污水处理系统的过程进行实时监控,具备实时数据和历史数据的分析及处理能力,对主要工艺流程进行动态模拟、趋势分析、报表打印、绘制曲线,并对主要数据永久性保存,能显示整个工艺流程或局部环节的直观动态彩色画面,还能够通过通过大屏幕动态显示工艺流程各主要部件的运行状态。并且还能够通过电信线路或宽带通信等实现远程监视和数据采集,便于远程管理、快速解决问题排除故障。

1、运行可靠

◆ 选用符合工业级标准的成熟定型产品;

◆ 具有自诊断(检错)与容错功能;

◆ 具有计算机系统辅助诊断及修复功能;

◆ 具有完善的抗干扰及防雷等技术措施;

◆ 具有设备、线路冗余等功能;

2、系统开放性好

系统对用户是开放的。设备的增减、控制方案的选取、系统的扩缩与维护等,用户都可以在广泛的设备环境下便利地自己完成。所有硬件接口,软件协议全部按开放性的标准设计、编制。

3、系统实用性功能强
◆ 控制系统操作方便、简单易学、界面清楚、功能实用;

◆ 全功能的汉字处理和汉字显示;

◆ 生动的在线汉字提示;

◆ 全图形人机接口,使用户清晰的了解污水处理厂各工段的运行情况,故障报警点的分支细节,使操作员通过热键或鼠标来 发布各种指令或换画面;

◆ 通用的计算机及通讯软件;

◆ 能准备反映各工况的真实情况;

◆ 能按要求对数据进行统一管理,如记录、归档、统计、查询、打印等;

◆ 能迅速将控制指令可靠的发给执行机构,既能独立、又能监控,当控制室的上位机出现故障时,各分控制室的 PLC 均能与系统脱开,实行现场独立工作。

4、系统规范化
在方案设计、设备选型、图纸设计、软件设计、设备安装、系统调试等过程中,都严格按照国家相关质量体系执行。这给计算机监控系统的安全生产运行,日常维护管理、更新换代升级等均提供了质量保证。

5、故障诊断专家系统
根据环保领域目前发展的需要和趋势,污水处理过程故障诊断专家系统应运而生。该系统针对污水处理工艺过程的物理和生化变化为主的诊断对象,故障发生的特点,提出了面向工艺故障诊断的总体方案。
