plc控制管理系统的硬件部分组成

1.plc控制系统的硬件组成

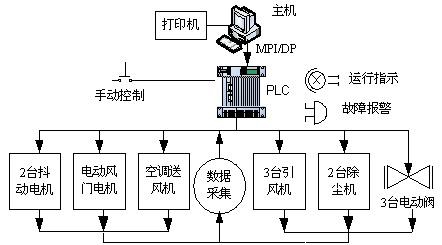

Plc 硬件系统的基本结构如下

PLC主机CPU,存储器(EPROM,RAM),输入/输出单元,外围I / O接口,通信接口和电源。PLC控制系统在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置,目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能,建立柔性的远程控制系统。电气控制柜按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,其布置应满足电力系统正常运行的要求,便于检修,不危及人身及周围设备的安全。能源管理系统帮助工业生产企业在扩大生产的同时,合理计划和利用能源,降低单位产品能源消耗,提高经济效益,降低CO2排放量为目的信息化管控系统。单片PLC,这些组分在同一外壳中。对于模块化PLC,每个单独包装的部件,被称为模块,每个模块架和通过电缆连接在一起。各部分是通过电源总线,控制总线,地址总线和数据总线与主机内,利用根据实际控制对象某些外部设备中,构成不同的PLC控制系统。常见的外部设备编程,打印机,EPROM作家等。 PLC通信模块可以被配置为与主计算机和其他PLC通信,则PLC的分布式控制系统的配置。

  下面分别进行介绍PLC的各组成部分及其重要作用,以便用户可以进一步了解PLC的控制系统原理和工作发展过程。

  (1)CPU

CPU是PLC,PLC有序协调的CPU的控制下,中央控制,从而实现在该领域的相应的控制装置。微处理器CPU和控制器,它能够实现逻辑和数学运算,每个协调控制系统内的操作。

  控制器的作用是通过控制管理整个微处理器的各个方面部件有条不紊的进行研究工作,它的基本信息功能设计就是从内存中读取指令和执行指令。

  (2)存储器

  PLC配有两种存储器,即系统存储器和用户存储器。系统存储器用来存放系统管理程序,用户不能访问和修改这部分存储器的内容。用户存储器用来存放编制的应用程序和工作数据状态。存放工作数据状态的用户存储器部分也称为数据存储区,它包括输入/输出数据映像区、定时器/计数器预置数和当前值的数据区及存放中间结果的缓冲区。

Plc 存储器主要包括以下几种。

  (1)只读存储器

只有(2)可编程只读存储器

  (3)可擦除技术可编程只读程序存储器

  (4)电可擦除技术可编程只读程序存储器

  (5)随机进行存取数据存储器

(3)输入/输出模块

  ①开关量输入模块

开关量输入设备是各种开关、按钮、传感器等。 PLC输入类型通常可以是直流、交流和交直流。 输入电路电源可以由外部提供,有些也可以由PLC提供。

  ②开关量输出模块

所述输出模块是实现一个控制信号转换成TTL电平输出CPU执行用于生产现场所需的用户程序,可以驱动一个特定设备的信号,来执行驱动操作机构。

  (4)编程器

  编程器是PLC重要的外部网络设备,利用编程器可将企业用户管理程序送入PLC的用户进行程序存储器,调试工作程序、监控应用程序的执行发展过程。编程器从结构上可分为以下三种不同类型。
