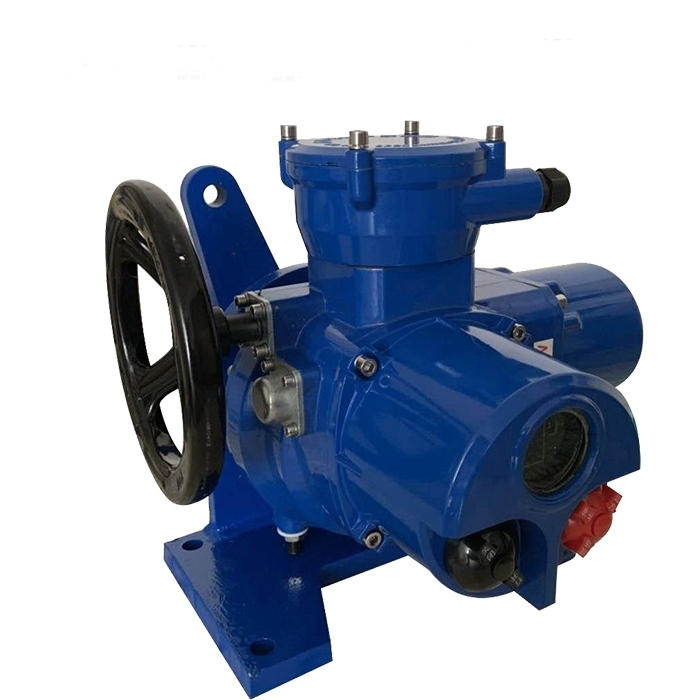

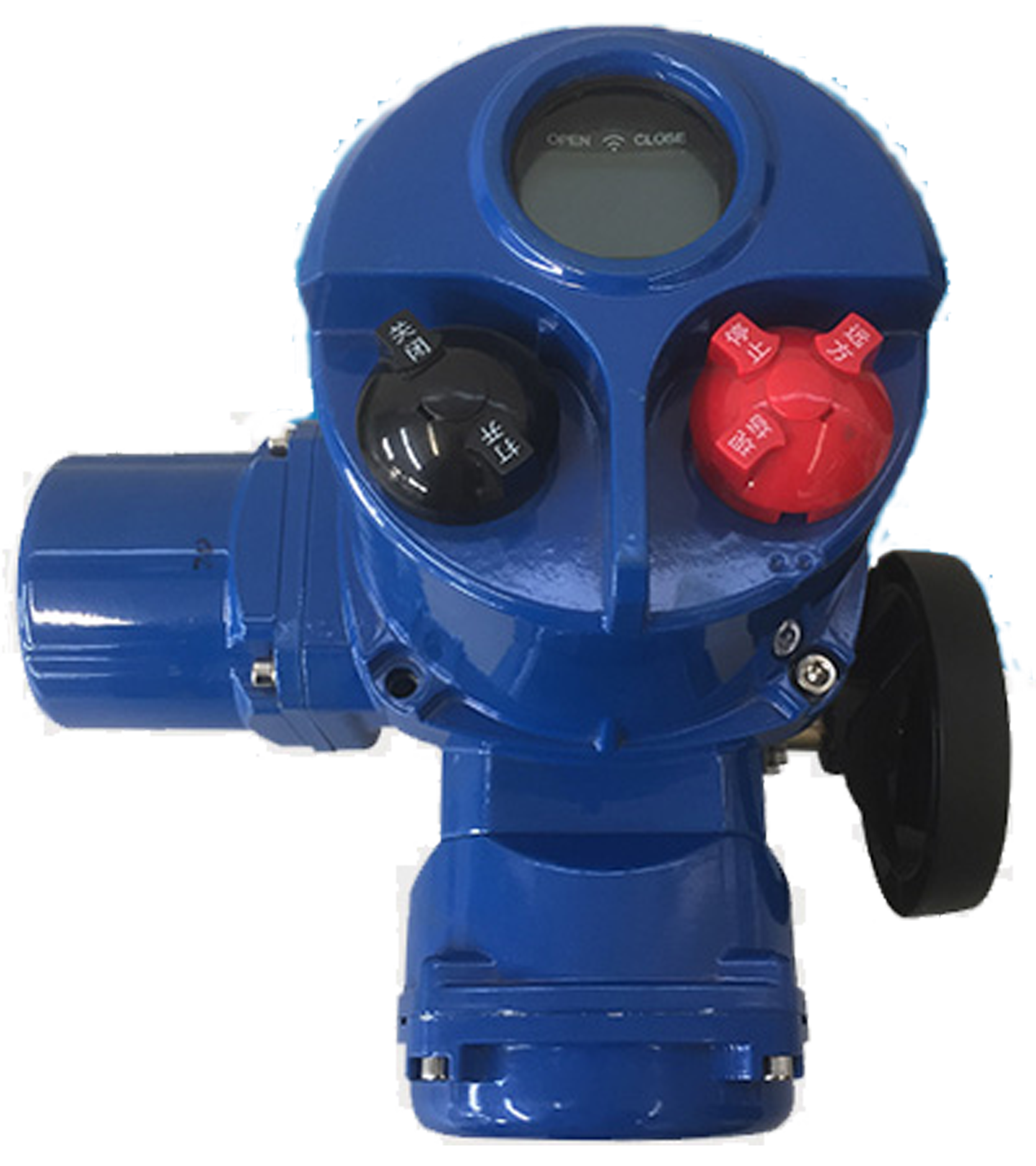

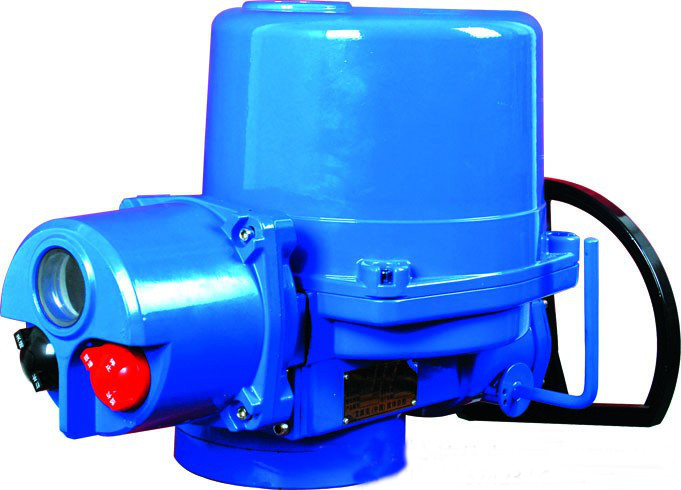

QT型电动执行机构产品概述

QT系列电动执行机构用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、 风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、 电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/交流电源为驱动电源,以开关量信号或模拟量信号(4-20mA、1-10V DC、1-5V DC)为控制信号,可使阀门运动到所需位置,实现其自动化控制,产品质量具有保障。

性能特点

壳体壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67。电机QT系列电动执行机构电机为全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止电动执行器堵转电机过热时损坏电机。手动机构手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的情况下,电动执行器将保持长久手动状态)。指示器指示器安装在圆心轴上,可以观察阀门位置。镜面采用钢化玻璃具有安全性、高强度、良好的热稳定性等特点。干燥器加热除湿器用来防止由于环境温度变化导致执行器内部水分凝结,保持内部电气原件的干燥。限位开关机械,电子双重限位。机械限位螺丝可根据闽门实际开关角度进行调整,安全可靠;电子限位开关有凸轮机构控制,调整凸轮能精确并方便的设定电控阀门的开关位置。扭矩开关扭矩开关可提供过载保护,在阀门卡住时自动断开电机电源,并输出过扭矩报警指示,能有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意调整)自锁精密的双蜗轮蜗杆机构可传输大扭矩,效率高、噪音低、寿命长、稳定可靠,有自锁功能,防止惯性传动和逆向传动。螺纹紧固件所有部件固定螺丝均采用不锈钢材质。安装底部安装驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。线路控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。智能模块智能模块采用集成度高,功耗低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制模块有效隔离,很大程度地提高了控制模块的稳定性。阀位数字显示执行器在打开或关闭过程中,阀位的变化在控制模块显示屏上以数字方式实时显示。相序自动调整智能调节型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。

QT系列电动执行器技术参数

型号 大输出扭矩(N.M) 90°行程时间(S) 电机功率(W) 额定电流(A) 手轮转数
AC220V AC380V
QT-010 100 18/22 25 0.55 <0.1 10
QT-015 150 18/22 40 0.9 <0.1 10
QT-020 200 21/25 40 0.9 <0.1 11
QT-030 300 21/25 60 1.0 0.3 11
QT-040 400 26/31 90 1.2 0.55 14
QT-050 500 26/31 90 1.2 0.55 14
QT-060 600 26/31 120 1.9 0.6 14
QT-080 800 26/31 120 1.9 0.6 18
QT-090 900 31/37 180 2.4 1.2 18
QT-100 1000 31/37 200 2.6 1.4 18
QT-200 2000 93/112 200 2.6 1.4 50

QT系列电动执行器标准规格

外壳 防护等级IP67
电机电源 标准:AC220V 单相 50/60HZ    ±10%;可选:AC380V 三相 50/60HZ ±10%,DC24V
电机 鼠笼式异步电机
限位开关 开/关各一个 SPDT AC250V/16A
辅助限位开关 开/关各一个 SPDT AC250V/16A
扭矩开关 开/关各一个 SPDT AC250V/16A
行程 90 amp;plusmn;10%
电机保护 内置过热保护开关,开115℃±5℃/关97℃±5℃
指示器 连续的位置指示刻度
手动操作 机械离合机构,配手轮操作
自锁装置 蜗轮,蜗杆机构提供自锁
机械限位 2各外部调整螺栓
加热除湿器 25W ( 110/220V AC)
接线孔 2个PF 3/4"
环境温度 -20℃~+70℃
环境湿度 大于90% RH(无冷凝)
润滑 铝基润滑脂(EP型)
材料 钢、铝合金、铝青铜、聚碳酸脂
抗震性能 X Y    Z 10g,0.2~34Hz,30分钟
表面涂层 干粉(环氧树脂)
